FURA fyller 75 år den 12 februari 2021
- Skriven av SM2OAE
Föreningen Umeå Radio Amatörer fyller 75 år!
Föreningen bildades 1946 efter många års tystnad på amatörbanden på grund av andra världskriget.
I slutet av 1945 började några radiointresserade invånare i Umeå diskutera att bilda en radioklubb. Den 29 januari 1946 samlas några av dessa och bildar en interimsstyrelse.
Det annonserades i Umebladet efter intresserade av ”Radio- och experimentverksamhet”. (telegrafi, telefoni, sändning, mottagning, apparatbygge etc.)
Originalannonsen för inbjudan till bildandet av FURA
Den 12 februari 1946 kallar Erik Thalén till konstituerande sammanträde. Där beslutar man att en förening ska bildas och att dess namn ska vara Föreningen Umeå Radioamatörer (FURA). Styrelsemedlemmar väljs och föreningen är därmed skapad.
Åren går och FURA fyller 75 år i år. Detta uppmärksammar vi bl.a. med jubileumssignalen, SK75AT. Signalen kommer att användas hela året. Enskilda medlemmar ges möjlighet att disponera den. (separat utskick med anvisning och inloggningsuppgifter görs till medlemmar)
Föreningen har gjort en fantastisk resa i utvecklingen genom medlemmarnas försorg.
SK75AT
Väl mött på banden!
73 de SM2OAE, Tomas
Ordförande
Störning 59+ på 80 m från Gear4 BT högtalare
- Skriven av Super User
Vi radioamatörer håller på att bil ganska vana vid störningar av alla de slag. Nu har jag även gjort den tråkiga upptäckten att en batteridriven blåtandshögtalare kan ge 59+10dB signaler på 80 meter. Här nedan kan du lyssna på störningen på radion från högtalaren.
Störningsjakten började med koppla ur 230 V säkringar allt eftersom. Men störningen fanns kvar hela tiden. Tog då min Sony reseradio ICF-SW7600 och försökte pejla störningen. Gick runt i huset och störningen fanns lite överallt, hördes starkast kring 230 V kablar. I köket ökade nivån och starkast blev den vid en 22" LED TV. Kopplade ur spänningen till TV'n. Störningen fortfarande kvar!

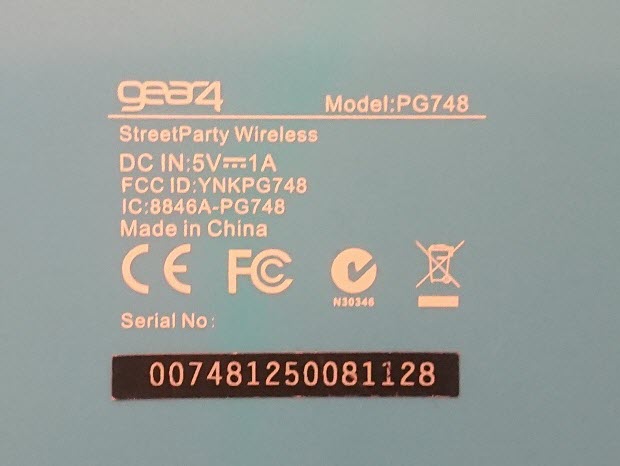

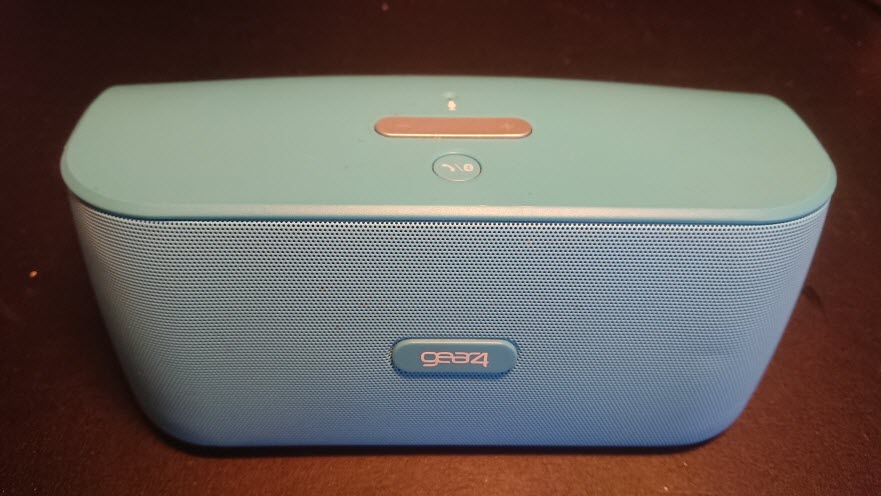

Till TV'n var en Gear4, en batteridriven BT högtalare inkopplad med kabel till hörlursuttaget. När jag stängde av högtalaren försvann störningen direkt. Otroligt att en sådan här batteridriven produkt kan störa så mycket! Det innebär förmodligen att det finns andra liknande högtalare som stör på samma sätt.
Med mina egna erfarenheter kan jag tyvärr konstatera att många elektronikprodukter tillverkade i Kina, sålda via lågpriskedjor har en förmåga att generera mycket störningar.
Lite info om pågående verksamhet på klubben….
- Skriven av SM2OAE
Den rådande pandemin gör att klubben besöks i mindre utsträckning. Men det pågår ändå en del jobb med teknik och annat. Några besökare dyker upp då och då och tar del av resonemang och fika.
I syfte att ge utrymme för fler möjligheter att köra radio med klubbens HF-station/Flexradio pågår sedan en tid en hel del jobb. Det är några av medlemmarna i teknikgruppen som fixar. Det är mycket arbete som aldrig syns. Logistik/planering och förberedelser inför genomförande av antennarbete etc.
För ett par helger sedan, en fin höstdag där vädret visade sin goda sida påbörjades installation av ny antenn för 40 meter. En Moxonantenn. SM2UVU, Niklas står för konstruktionen. En rejäl antenn!

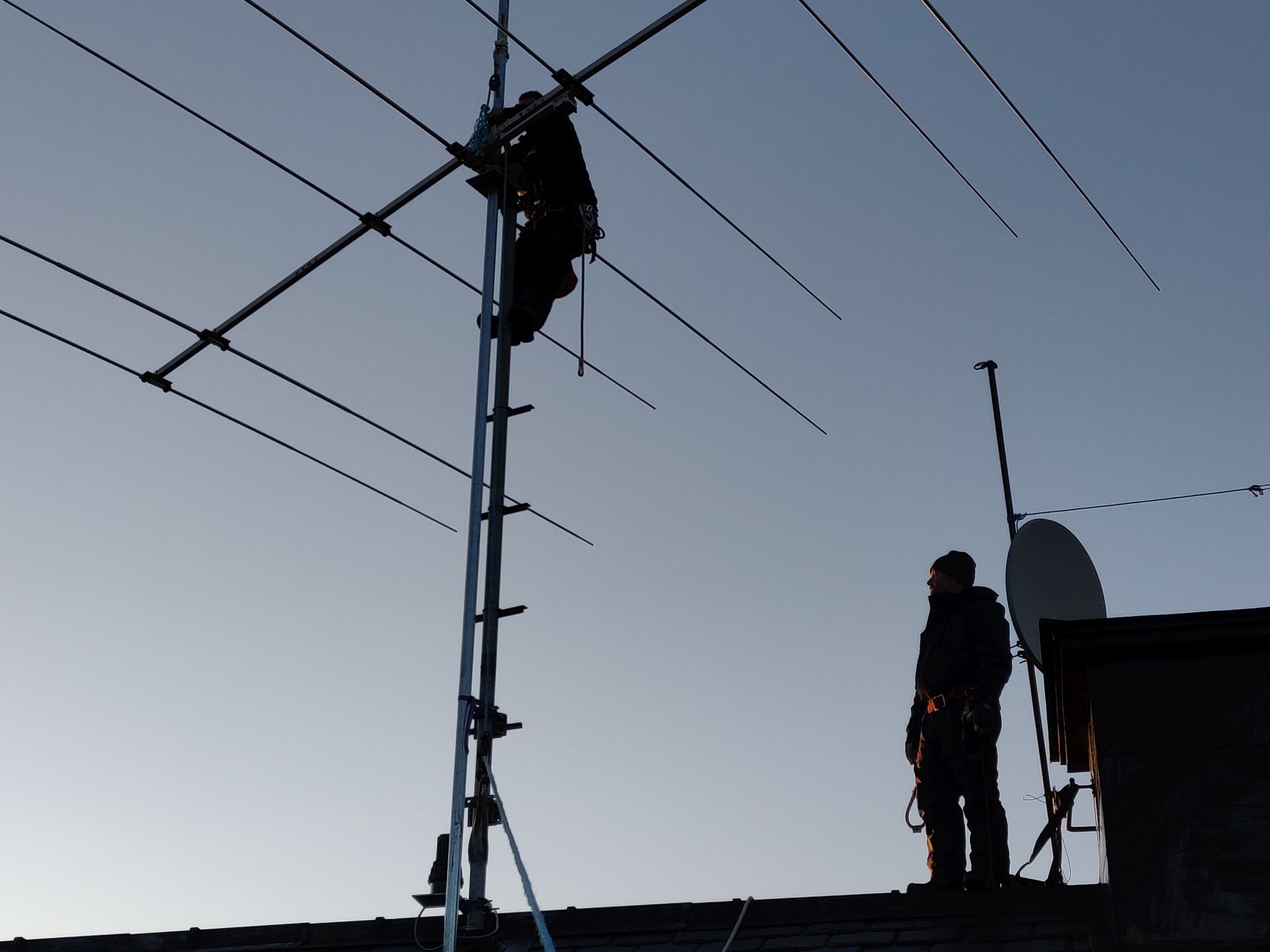

Antennarbete utförs av SM2UVU/Niklas och SM2SXI/Janne.
En hel del förberedande arbete krävdes inför monteringen. Maströr skulle förlängas, rotorn skulle flyttas för att senare kunna montera befintlig 12/17 meters-beam högre upp. Därefter ska den nya 40 m. antennen på samma maströr. Återstår också att montera staglinor, flytta upp Warc och så vidare…. En heldag på taket.
En tillsynes nöjd SM2UVU/Niklas efter att masten är fälld.
De senaste stormarna skapade lite extra arbete också. Drivelementet på 80-metersantennen hade lossnat. Efter åtgärd återstår nu kontroll och test att den fungerar som den ska.
Några veckor tidigare hade SA2BLV en webbpresentation av Flexradion med antennstyrning remote. SA2RJO, Robin bistod honom med datoruppkoppling, info. mm.
Demo av Flexradio körning remote av SA2BLV/Peter och SA2RJO/Robin.
C:a 15 medlemmar var uppkopplade och tog del av Peters demonstration. Allt fungerade bra. Det gav åhörarna inblick i Flexen och remotekörning. Medlemmar ska kunna boka ”Flexen” och själva köra hemifrån. Mer detaljer om det senare.
Därefter kopplades SK3BG upp, och vi som var på Fura konverserade med det gänget ett tag. Du var kul att ”köra ett webb-QSO” med dem. Tekniken är fantastisk!
Stort tack till teknikgruppen, SM2UVU Niklas, SM2SXI Jan, SA2KNG Daniel, SA2RJO Robin samt SA2BLV Peter för deras arbete för klubben. Takarbetet återupptas så fort tid och vädret tillåter.
Text och bilder: SM2OAE och SA2KNG
73 de SM2OAE
FURAs ordförande SM2OAE – Thomas Thelberg kandidat till SSA Styrelse
- Skriven av Super User
Presentation…
Intresset för amatörradio och den mångfascinerade hobbyn började med en kurs under rubriken ”lyssna på polisen, bygg en poliskonverter”, någon gång 1969/70. SM2DXH, Kurt Lundström var kursledare…. Och givetvis skapade han ett stort intresse för elektronik och amatörradio. Intresse för EL hade jag sedan väldigt unga år. Olof, sedermera SM2DCU var en av kursdeltagarna. En ny bekantskap för mig som också kom att bidra till intresset för amatörradio. Olof och jag tillbringade sena kvällar, ibland ända till ”småtimmarna” med elektronikkonstruktioner av olika slag. En konverter för 2-metersbandet byggdes i rask takt…. givetvis skulle en sändare (av något slag) byggas ihop…. osv. Därefter utvecklades hobbyn allt eftersom där SM2DXH, Kurt var vår mentor och föredöme. Stor tack till honom! Medlemskap i Fura, Föreningen Umeå Radioamatörer sedan 1970/71.
Efterhand också medlemskap i SSA, dock har jag inte koll på när det blev. Borde varit någon gång under -70 talet. (Nilsson var mitt efternamn på den tiden, fram till 1994)
Erhöll mitt amatörradiocertifikat ungefär 1980/81 om jag minns rätt. Då var det ett T-cert som gällde. I början var det mest 2-meter FM. Allt eftersom 70 cm. när man fick tag på någon utrangerad kom.radio som byggdes/trimmades om. Så var det på den tiden….
Egen kortvågsstation skaffade jag relativt sent, c:a år 2000. Det blev nya upptäckter på HF-banden. År 2014 då Umeå var kulturhuvudstad. Då hade jag och några fler klubbmedlemmar specialsignaler för att uppmärksamma detta ute i världen. Det blev över 100 000 unika QSO:n med alla 7 special signalerna tillsammans. Digitalt är det f.n. D-star och DMR.
Genomförd arbetsdag på FURA
- Skriven av SM2OAE
I lördags var det planerat för takarbete… Antenn skulle bytas, en annan demonteras, översyn av antennparken samt framdragning av kablage för satellitprojekt, mm. Typ en heldag på taket för teknikgruppen, med flera.

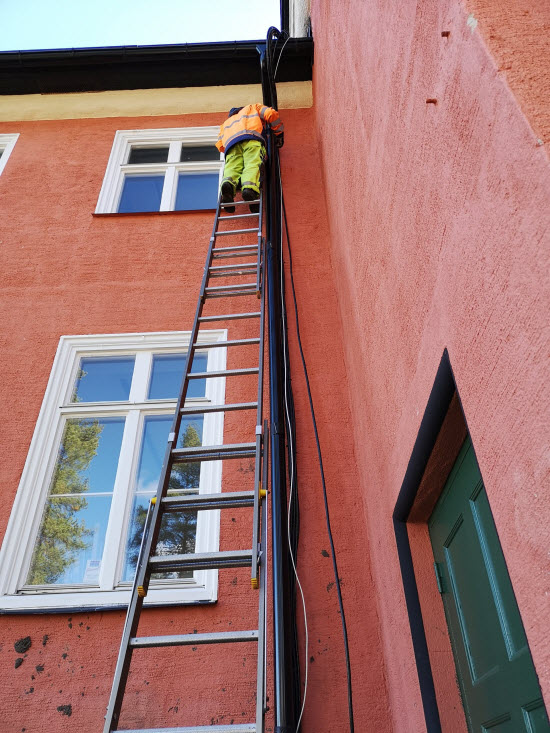

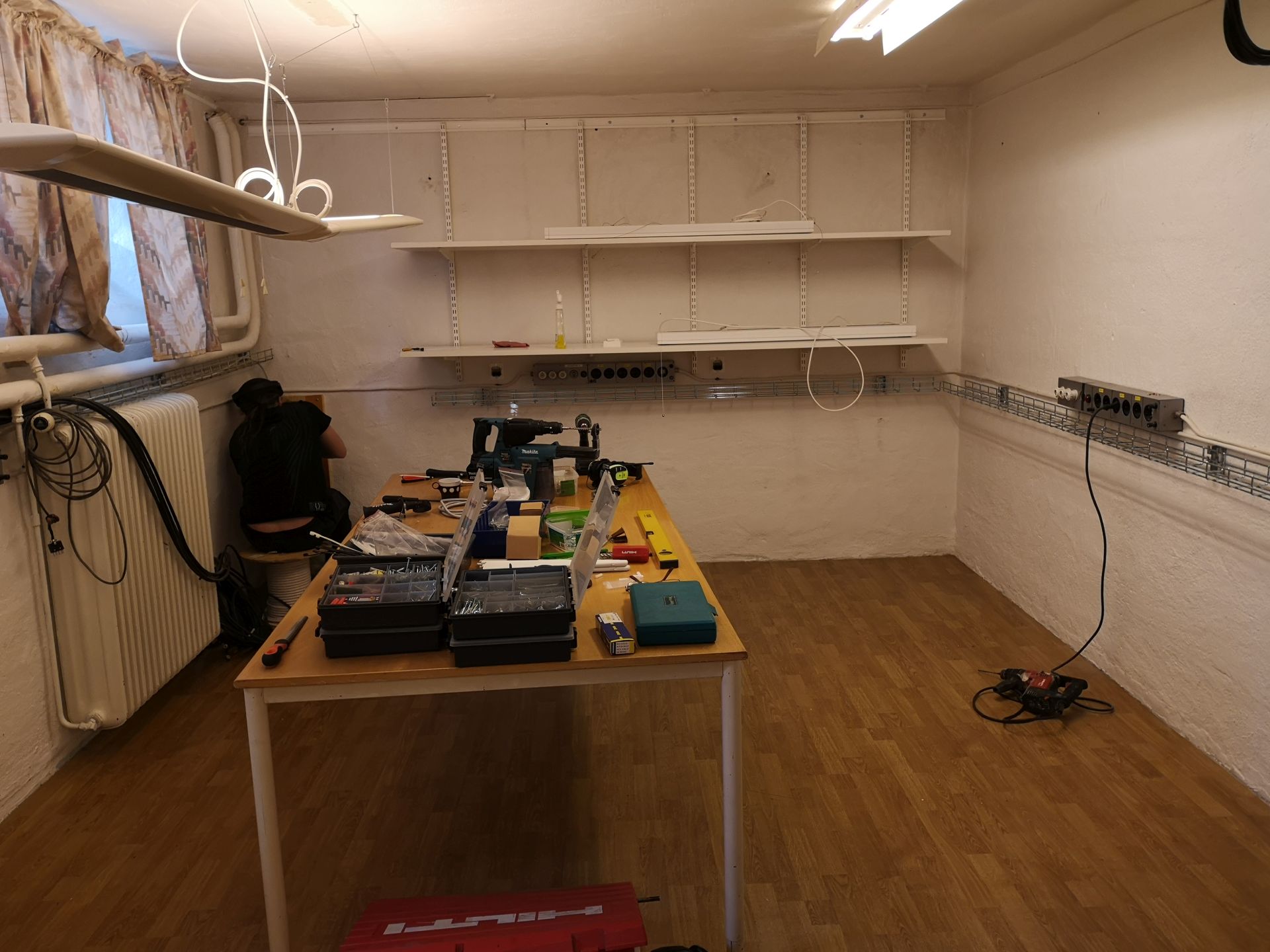

Tyvärr var inte takarbetet genomförbart på grund av byggnadsarbete i fastigheten. Däremot blev det en hel del annat gjort. SM2SXI, Jan förbättrade kablaget till taket med förankring av kablar som lite provisoriskt dragits. I minstalaget med ”slacka” för att få det bra. Förbättring i alla fall…. Därefter flyttades en del böcker till bibliotekshyllor. Mer överskådligt…
SM2UVU, Niklas och jag gjorde en stor insats med att rensa bort gammalt, trasigt och uttjänt mtrl. Monterade konsoler till antenner och antennkabel för att få bättre översikt på vad som finns. En efterlängtad åtgärd. SA2BLV, Peter bidrog till det hela också.
Många timmars jobb som gav resultat! Välbehövligt fika intogs…. 😊
Fortsatt arbete; Efterhand vi kan få tillgång till att ta oss upp på taket återstår en hel del jobb där. Förhoppningsvis kommer lämpligt väder om någon vecka eller så och möjlighet för teknikgruppen m.fl. att ta hand om göromålen med antenner etc.
Stort tack alla som deltog vid lördagens arbete!
Text och bild: SM2OAE, Thomas
G5RV en skräpantenn ?
- Skriven av SM2JSX
Jag har testat G5RV för ett antal år sedan och det gick inte så bra.
Tyvärr kan en dipol inte vara längre än ca 30m på mitt qth så då är en G5RV idealisk. Men eftersom den inte fungerade valde jag att sätta upp en enkel dipol för 80m
Eftersom den är för lång var jag tvungen att vinkla av i ändarna. Det funkade bra men bara för ett band= 80m
Jag vill ju köra alla band! Då testade jag G5RV igen efter att ha läst på ordentligt.
Ladda ner och läs på här http://www.astrosurf.com/luxorion/qsl-g5rv-2.htm
Jajemen! Nu gick det betydligt bättre..
Varför då undrar Du säkert. Längderna på benen ska vara exakt 15.54 m och nerledningen med 450 ohm bandkabel 9.4 m
Höjden på antennen är mycket viktig. 10m och bandkabeln skall gå så vinkelrätt som möjlig ner till anslutningen av 50 ohm koax.
I nedändan på bandkabeln skall det INTE vara någon balun!
Byggsats Exciter för digitala moder, Ultimate3S Multimode QRSS Beacon
- Skriven av SM2DJK
Skickade efter en kul liten grej från QRP Labs för en tid sen. En exceiter för digitala moder, Ultimate3S Multimode QRSS Beacon Kit. https://www.qrp-labs.com/ultimate3.html
Den klarar FSKCW, QRSS, DFCW, Slow Hell, Hell, CW, CWID, WSPR, WSPR-15, TX CW, TX FSK, Opera05, Opera1, Opera2, Opera4, Opera8, Opera32, Opera65, Opera2H, PI4, JT9-1, JT9-2, JT9-5, JT9-10, ISCAT-A, ISCAT-B, JT65, JT65B och JT65C.
Kan sända på 16 band från 137 kHz till 220 MHz beroende på vilka lågpassfilter man monterar. Lågpassfilter beställs separat. Ett reläkort finns som kan växla mellan sex band.
Uteffekt 250 mW men fler sluttransistorer kan monteras för högre uteffekt.
Finns även en GPS mottagare som justerar frekvensen samt håller tiden och lokatorn automatiskt.
Mycket bra monterings och användarmanualer för de olika delarna laddas ner från hemsidan
För min del blev det lågpassfilter för 137 kHz och GPS. Inga problem med bygget men hade problem med att den återställde sig själv rätt ofta. Felet var att jag använt för tunna ledningar från kraftagget under provkörningen men det avhjälptes med en 1mF lyt vid kretskortet.
Har kört WSPR, WSPR-15 och Opera32 och den fungerar utmärkt.
Den enda nackdelen är att programmeringen är ganska bökig då man gör allt med bara två knappar. Ett feltryck och man får snurra runt alla steg i menyn.

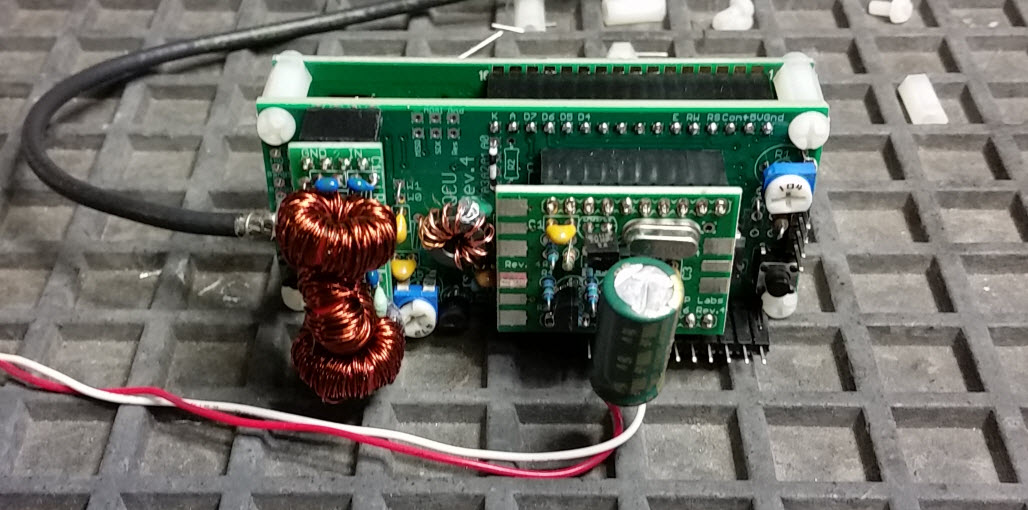

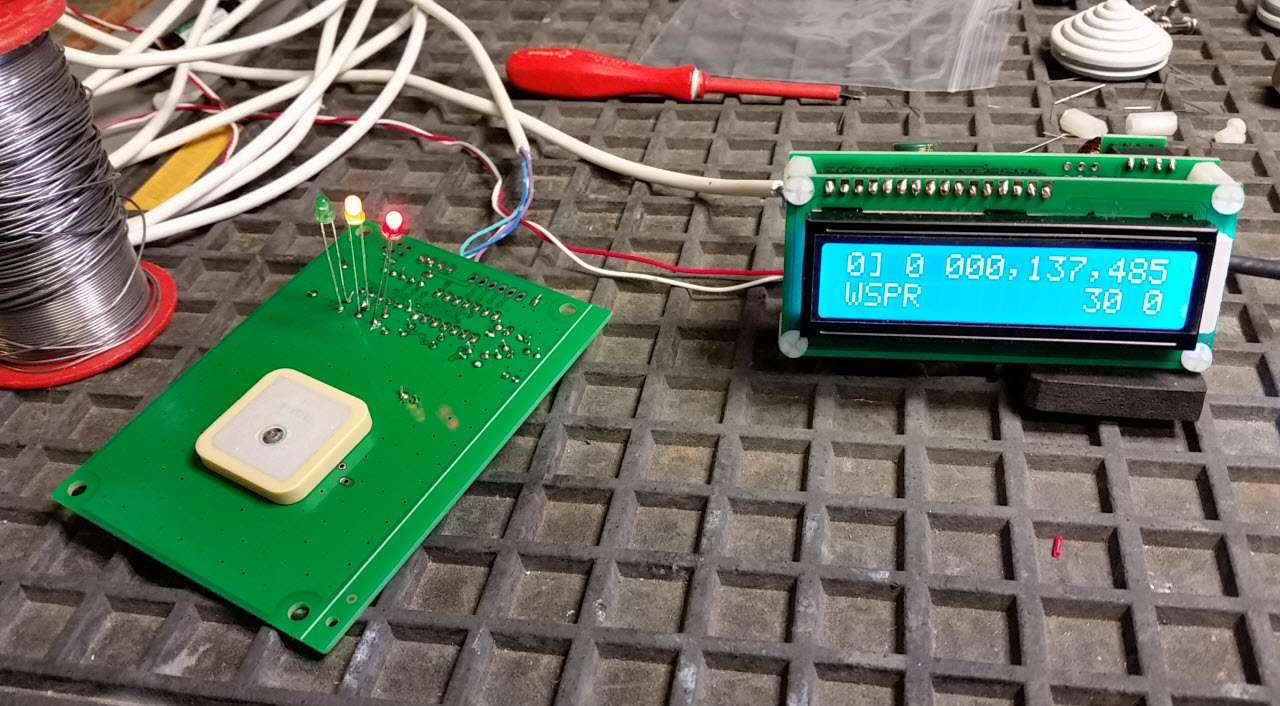

Bild visar den färdigbyggda enheten och GPS mottagaren på labbänken.

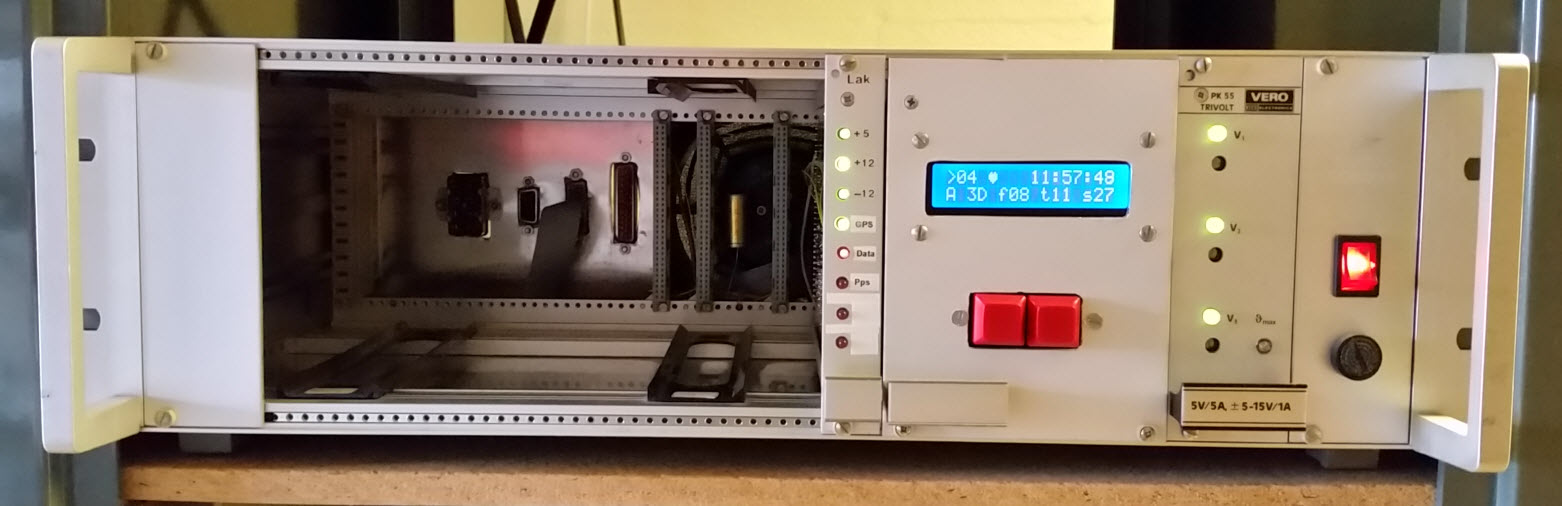

Byggde sen in den i en Europakortmodul med kortram som sattes in i långvågssändaren
73 SM2DJK /Tom
Måste en amatörradio vara SVART?
- Skriven av SM2XVV Tomas
Bara för att det är så roligt att bygga saker så har jag knåpat ihop en QRP, SDR tranceiver.
Hjärtat i denna är en RedPitaya StemLab 122,88-16. Den är en ”amatörradio” version av den klassiska 125-14. För ändamålet utrustad med 50 ohm in och utgångar till/från 16 bit ADC och 14 bit DAC. Ansluten till hemmaroutern så kan den köras från TV-soffan. Till RedPitayan finns det färdig programvara att ladda hem vilket kommunicerar med PowerSDR programmet som man kör på datorn. Redan då har man nästan en fungerande tranceiver som täcker 160m till 6m.
Men, några fler prylar behövs ju! Ett slutstegs-kit, EME210 från Australienska MINI-KITS införskaffades. Det ger 10 W på SSB och 16 W på CW, vilket räcker rätt så långt. En filterbank kunde Ebay bidra med. För att sedan få allt att hänga samman behövdes lite modifiering av slutsteget, drivkretar till filtren, S/M relä, samt en mätbrygga för uteffekt och SWR. På hyllan hade jag dessutom en Electrokit T1 QRP-automat tuner för 160-6m. Med lite logik anpassades tunern till RedPitayan och vips så kunde jag ”tuna” antennen från soffan.
Sist men inte minst så målades den VIT! Vem vill ha en svart radio? Efter att ha kört ett tag inser jag att det går snabbt att känna att en radio med vanlig VFO-ratt känns som stenåldern.
73 de SM2XVV/Tomas
EMC från frekvensomriktare
- Skriven av SM2OAE Thomas
Intressanta artiklar om STÖRNINGAR från Elbilsladdare och frekvensomriktare...
... som kanske kan intressera några av FURA-sidans läsare.
https://www.youtube.com/watch?v=-ak3EWc5jOw#action=share
https://www.elinstallatoren.se/innehall/nyheter/2016/oktober/darfor-stor-frekvensomriktaren/
Effektfull skrotåtervinning eller 400 W på 2 meter
- Skriven av SM2RIX Rickard
Ladda hem SM2RIX artikel "Effektiv skrotåtervinning" som pdf

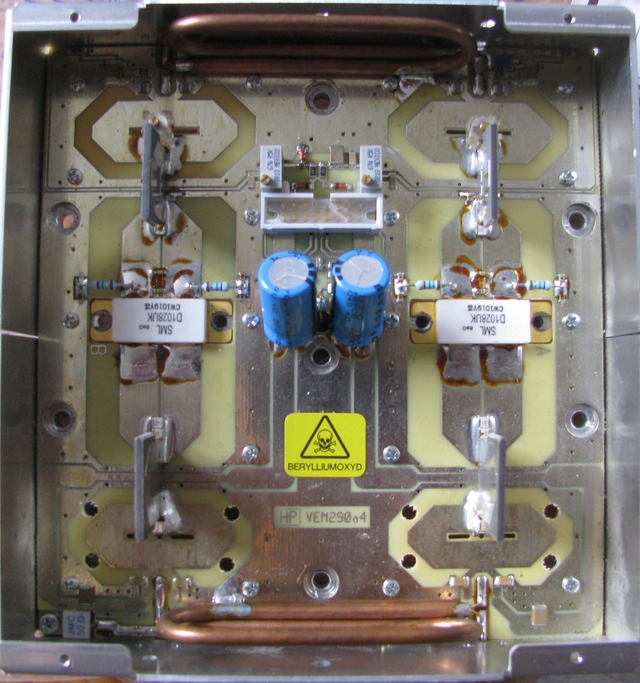

När jag fick i uppgift att skrota lite sändarutrustning så var det oundvikligt att stanna kvar efter jobbet och skruva isär effektstegen för närmare undersökning. Varje slutstegsenhet bestod i ett antal moduler med vardera 2 st D1028UK transistorer, goda för 300W vardera enligt datablad. Kompakta och stilrena byggen dessutom, efter en sen kväll låg samtliga räddade i en kartong i ekorrförrådet.
Efter många timmars labbande gav jag upp försöken att flytta frekvensgången från ursprungliga VHF Band III d.v.s. 175-230 MHz ner till 144MHz, och större delen av modulerna förpassades till skroten. Nyligen återupptogs försöken då jag hört att en kille i Polen lyckats modda dessa, och ganska snart började resultatet visa sig. Att börja med ingångskretsen brukar vara en bra metod. En nätverksanalysator underlättar helt klart, bara att svepa testobjektet och lägga till kondensatorer på olika punkter.
Ganska snart hittades lämpliga värden, och ett return loss på runt 25-30dB kunde uppnås. Sedan dags för utgångskretsen, samma procedur, svepa objektet, ta ut signal via riktkopplare på utgången och testa med kondensatorer. Det är frågan om höga effekter, så tåliga kondensatorer gärna typ ATC bör användas.
Modulen består egentligen av 2 separata förstärkare som är ihopkopplade med 3dB-kopplare av typ wireline, ser ut som semirigid koax, men har 2 st innerledare. Jag bestämde mej snabbt för att 144MHz rimligtvis hamnar utanför dess arbetsområde, och byggde istället wilkinsson-kopplare av 75 Ohm teflonkoax.
Ca 15-20W inmatad effekt gav ca 400W uteffekt. Anpassningen är inte optimal i utgångskretsen, verkningsgraden landar på 50-55%, men det känns som att det krävs ganska stor förändring för att bättra på det.
Testade sedan att modifiera ännu en modul, denna gång behöll jag wireline kopplarna på in- och utgång. Till min stora förvåning så fungerade denna minst lika bra, kunde plocka ut 450W ur den.
