- Skriven av SM2DCU

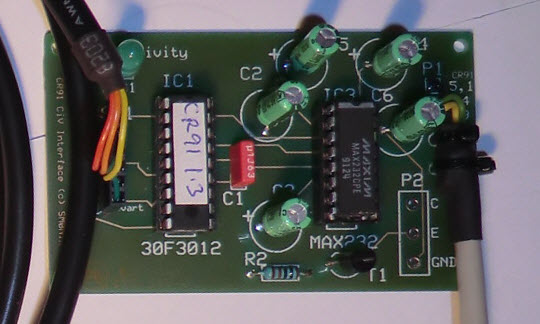

Peter SM0NTR har tagit fram ett interface till Standard Radio CR91. En mottagare. Han har tillverkat ett styrkort till denna äldre men utmärkta kommersiella mottagare. Det möjliggör att man kan styra CR91 från en dator med hjälp av HamRadioDeluxe. Kortet är 4 x 7 cm och består av en 9-polig DSUB kontakt som ansluter mot CR91. I andra änden sitter en USB kontakt som också strömförsörjer kortet. På kortet finns en liten microcontroller och några få kompoenter. Interfacet simulerar en ICOM IC-703 och kommer upp som en COM port i datorn. Det gör att man kan styra radion lokalt eller via internet med HamRadioDeluxe.
Ett färdigtmonterat kort kostar 650:-. Då ingår ingen låda för att hålla ner priset. Det är bara att ansluta och installera några filer i HRD som ligger på medföljande CD.
- Kontaktinformation
- Kontaktinformation
- Skriven av SM2SUM
Eller som vi säger strax söder om Umeälven ......Va kör du me för nåt ?
Om man funderar på att byta rig eller bara vill veta vilka data stationen i schacket egentligen har kan man med fördel kolla på Sherwood Engineerings hemsida. Sherwood har ett imponerande testlab och resultaten från testerna visas på hemsidan.
Här kan man bli både förvånad och beviken. Förvånad blir man kanske när vissa fabrikats flaggskepp ligger långt ned på listan. Besviken när den egna stationen inte ligger så högt som man tycker den borde.
Dom parametrarna som främst mäts är:
- Noise floor (brusgolv i dBm ).
- Close-in dynamic range (dynamiska omfånget i dB)
Ett smalt roofingfilter kan göra en väsentligt förbättring.
Elecrafts K3 har tex 101 db dynamik vid 2 kHz mätt med ett 200 Hz roofingfilter

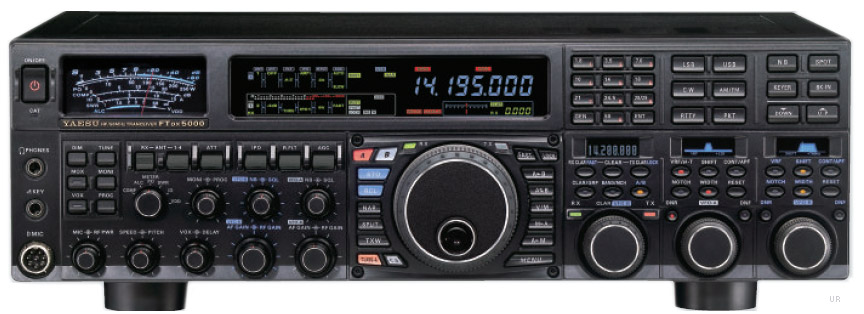

Bäst i test Yaesu FT 5000D
Om man tittar närmare på 10 i topplistan hittar man Yaesu FTDX-5000D högst upp. Som god tvåa kommer Elecrafts K3. Därefter kommer några SDR, Perseus och Flex 5000.
Platserna 5-7 innehas av några olika Ten-Tec modeller.
På plats 8 ligger ytterligare en SDR,Flex 3000.
9-10 ligger två modeller av Kenwood ts-590s
Första tanken blir, var är dom andra stationerna från Yaesu och Icom….. var finns Icom?
Förvånad blir man när man hittar nya Icom 7600 på 25e plats !!
Och den tidigare populära Yaesu FT 1000 Mp kring plats 50.
Mindre förvånad blir man när ett 3 kHz filter i Icom 7800 mätts till drygt 5 kHz brett.
Eller när motsvarande filter i Yaesu FT 2000D mätts till 7 kHz brett
Något som märks tydligt är att SDR (Software defined Radio) på bara några år etablerat sig i toppen och mycket talar för att mjukvarubaserad radio även kommer att dominera framtiden !

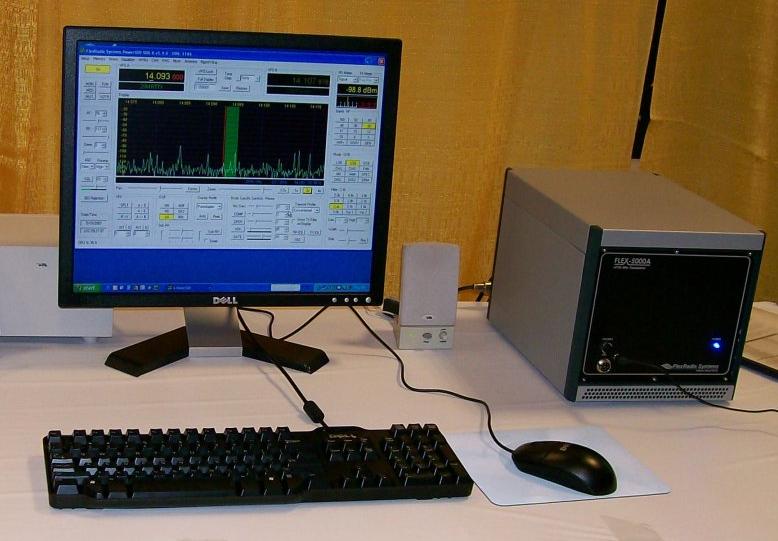

Framtidens schack ….. en dator och en låda ??
Ta en titt på hemsidan om du vill veta vad du kör me för nåt……
http://www.sherweng.com/table.html
och glöm inte att kolla på Pdf- dokumentet: What’s important when it comes to choosing a radio
http://www.sherweng.com/documents/Barc2008.pdf
Vi hörs på banden
Sm2sum
- Kontaktinformation
- Skriven av SM2SUM
Undertecknad hade under en lång period problem med självsvängning på en IC-706MKIIG. Det började med tidvis hög SWR på 17 meter. Eftersom jag använde min station remote trodde jag det var ett antennproblem.
Jag gjorde ett flertal mätningar och olika justeringar men felet kom och gick. Efter några månader dök det upp även på 15 meter och dom som befann sig i min närhet fick lära sig ett antal nya svordomar. Efter att ha tappat motstationen på banden några gånger bytte jag helt enkelt station och 706:an hamnade i kylan.
Efter att ha pratat med SM2OXB Henrik, som hade samma fel fick jag veta att problemet var ganska vanligt och att Icom uppmärksammat problemet i en servicebullentin med nr 928. Den som känner igen problemet kan lyfta av locket och lokalisera fläkten för att fixa saken med en bit koppartråd enl. bilden eller följande länk. http://www.ad5x.com/images/Presentations/IC706InstabilityRevA.pdf
Henrik meddelar: Nu är det bara att ta fram lödkolven och börja löda. Jag har gjort det och nu funkar allt som det ska igen och jag som varit irriterad i 6 månader, så tog det 15 min att åtgärda problemet!
Vi hörs på banden
Sm2sum
- Kontaktinformation
- Skriven av SM2SUM
|
För att enkelt kolla F/B på sin antenn kan man använda MFJ-xxx antennanalysator. Den placeras på marken 30-50 meter från antennen. Signalen som analysatorn skickar ut på önskad frekvens rattar man in på trancivern och sedan läses signalstyrkan av. Är antennen roterbar snurrar man 180 grader och läser av igen. Annars får man flytta utrustningen på andra sidan av antennen. Skillnaden är förhållandet mellan antennens fram och backriktning. |
||||||||||||||||||||||||||||||||||||

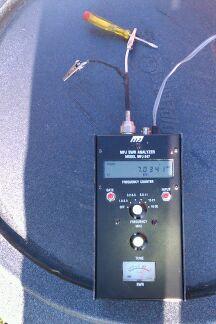

MFJ-247 på trekammarbrunnens lock. Koaxstump och en skruvmejsel som antenn för att få lagom signal. |
Undertecknad justerade in en 2-elementare för 7 MHz. Drivelementet justerades till 7.030 MHz. Reflektorn justerades till 6.930 MHz. Jag läser S-enheter och varje sådan hos mig är ca 3dB. Avlästa värden blev enligt följande tabell:
Resultatet blev ca 10 dB F/B eller mer mellan 7.000 och 7.075 MHz med drygt 20 dB vid 7.030 Mhz. Hela mätningen tog ca 15 minuter. Och en kontroll på långväga stationer visar på samma skillnader. Vi hörs på banden, SM2SUM |
|||||||||||||||||||||||||||||||||||
- Kontaktinformation
- Skriven av SM2EKA
- Kontaktinformation
- Skriven av SM2DCU

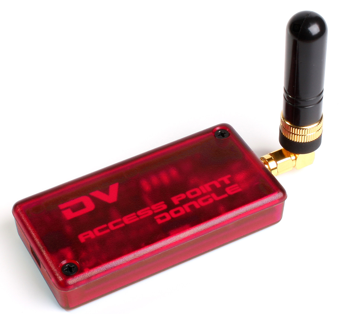

Ingen D-STAR repeater i närheten? Inget problem använd INet Labs DV Access Point dongle som kopplar till din Internetanslutna PC eller Intel-baserad Mac via en USB-port. Datorn och dongeln blir då en lokal 144 MHz Access Point för användning med en D-STAR radio. Då kan man som användare ansluta till och kommunicera med D-STAR gateways och reflektorer runt om i världen.
DVAP har 10 mW uteffekt och räckvidden är ca 100m (jämförbart med en trådlös telefon).
Mer info på http://dvapdongle.com och http://shop.d-star.se/32-dvap-digital-voice-accesspoint.html
- Kontaktinformation
- Skriven av SM2RIX
Höjddata kan laddas hem från följande adress: http://www.viewfinderpanoramas.org/dem3.html#eurasia. Där finns flera zip-filer med höjddata för olika områden, bara att ladda hem det man vill täcka in. Jag nöjde mej med P34 och Q34. Packa upp filerna och lägg dom i mappen SRTM. Det är ett mycket intressant program som man lätt kan bli sittandes framför i många timmar.
/ Rickard SM2RIX
- Kontaktinformation
- Skriven av SM2DCU
Att lågenergi lampor och även LED-lampor kan störa ordentligt har jag själv egen erfarenhet av. Se artikel om störande LED som jag skrev redan 2009. Nu har i alla fall Elsäkerhetsverket beslutat om försläjningsförbud för ett antal fabrikat. Anledningen är att deras styrelektronik inte håller måttet. De värsta lamporna hade uppmätta störnivåer som låg betydligt högre än 50 dB över maximala gränsvärdet. Det rapporteras i nr 38 av tidningen Ny Teknik. Läs artikeln i Ny Teknik ==>HÄR!
- Kontaktinformation
- Skriven av SM2DCU
J.E.C. - Japan Electronic Center har kanske den svårfunna japanska komponent till den som repar gamla riggar eller annan japansk elektronik. Hemsidan finns på http://www.jec.se
- Kontaktinformation
- Skriven av SM2DCU

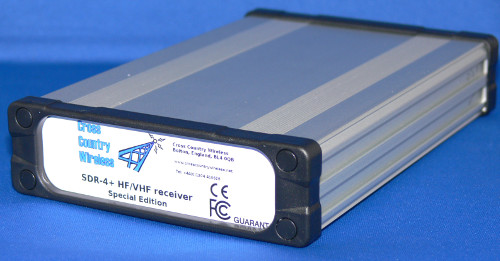

Mottagaren SDR-4 kommer att introduceras vid RSGB National Hamfest den 30 September 2011. Mottagaren täcker 0.85 till 30 MHz.Den har både en 50 Ohms antenningång för koax samt en 450 ingång för stegmatade eller trådantenner. SDR-4 har relä-switchade RF bandpassfilter och ett inbyggt USB ljudkort.
Priset är satt till £149.95 vilket motsvarar drygt 1.600 kr
Fler detaljer och bilder på Cross Country Wireless websida:
http://www.crosscountrywireless.net/index.html
http://www.crosscountrywireless.net/sdr-4.htm
- Kontaktinformation
- Skriven av SM2DCU
- Kontaktinformation
- Skriven av SM2DCU
Heathkit Educational Systems hoppas på ett återinträde på amatörradiomarknaden. I augusti meddelade Heathkit att man skulle återuppta byggsatsverksamheten och efterlyste samtidigt förslag. Gensvaret från radioamatörerna har övertygat Heathkit att utveckla flera amatörradio produkter.
Ernie Vakna, marknadsföringsansvarig på Heathkit berättade för ARRL;
"När vi gjorde tillkännagivandet på vår hemsida för ungefär en månad sedan hade vi inte för avsikt att komma in på amatörmarknaden. Svaret var verkligen överväldigande, spännande och skrämmande. Den skrämmande delen är att varumärket har så mycket lojalitet och vi inte vill att svika de människor som har sådana minnen.
"Vi arbetar på att utveckla ett fåtal amatörradiobyggsatser. Initialt kommer utbudet att vara några tillbehör som en effektmeter, en antenntuner och en Cantenna (konstlast). När vi väl blivit lite "varma i kläderna" så tror jag att vi kommer att utveckla en QRP rig. Vi kommer inte att rusa till marknaden bara för att komma dit. Vi vill utveckla en linje av byggsatser i Heathkit tradition. Jag hoppas kunna presentera 1-2 byggsatser i slutet av det året. "
Fritt översatt från ARRL hemsida: http://www.arrl.org/news/heathkit-s-amateur-radio-plans-taking-shape
- Kontaktinformation
- Skriven av SM2DCU

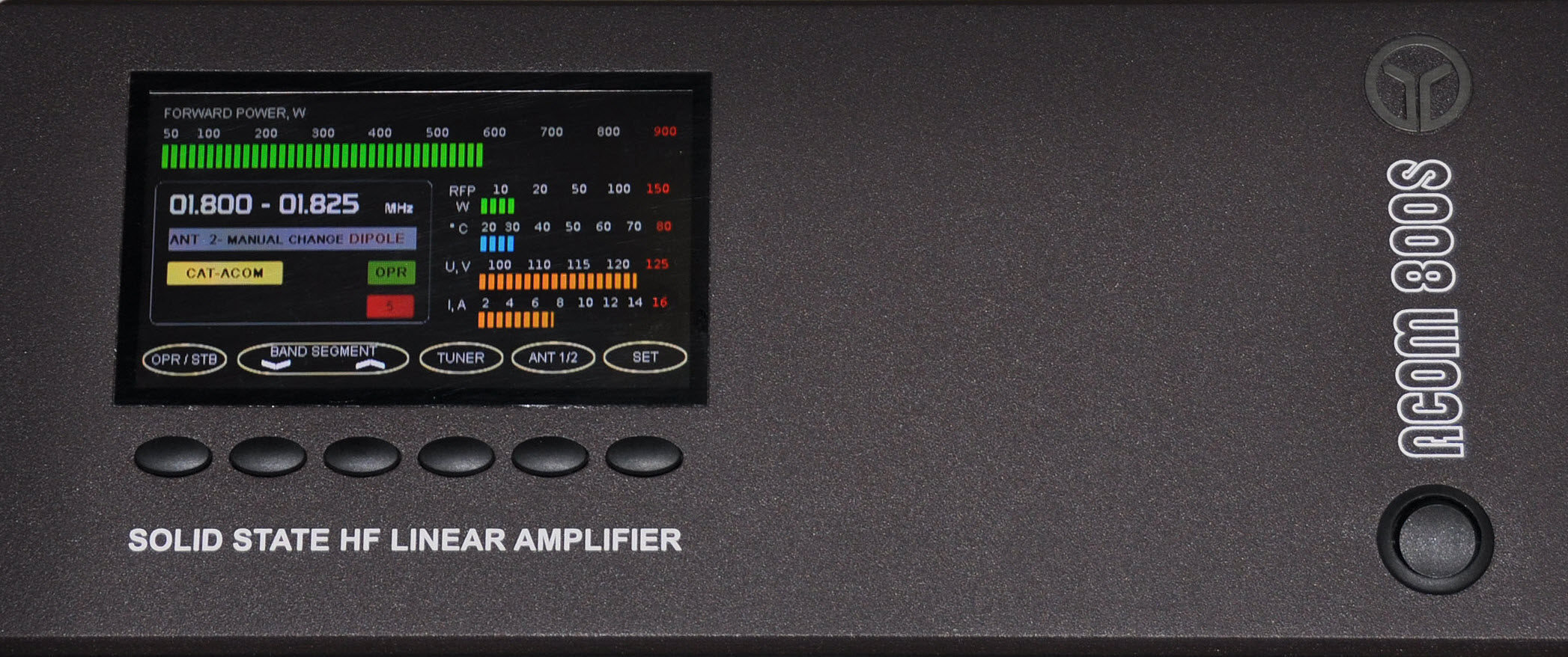

ACOM har presenterat sitt första heltransistoriserade slutsteg som täcker HF + 6 meter.
Uteffekten anges till 800 W key down utan tidsgräns detta möjligt genom effektiv kylning. Två antennanslutningar. Inbyggd tuner som styrs via fiberoptik. Enligt deras egna uppgifter världens lättaste PA, lämnar 66 W/kg. Steget väger 11,8 kg. Den som är intresserad får nog kanske räkna med att slanta upp mellan 27 - 30 kkr för steget och vänta på leverans efter årsskiftet.
- Kontaktinformation
- Skriven av SM2DCU
Första offentliga visningen av ID-31E vilken är en ny UHF D-Star digital transceiver som Icom visade under Friedrichshafen Ham Radio Show 2011.Detta är denna nya modell som kommer att innehålla följande:
• Inbyggd GPS-mottagare
• D-Star DV och Analog FM-läge
• DR-läge användandet förenklat
• Knappsats för Navigation
• Full Dotmatris Display
• Slimmad och kompakt design
• IPX7 vattentät konstruktion
• Gratis kloning programvara
• Kortplats för Micro-SD
Enheten som visades i Friedrichshafen var bara en mock-up av ID-31E. För närvarande finns inga uppgifter om lanseringsdatum eller prissättning.
- Kontaktinformation
- Skriven av SM2DCU

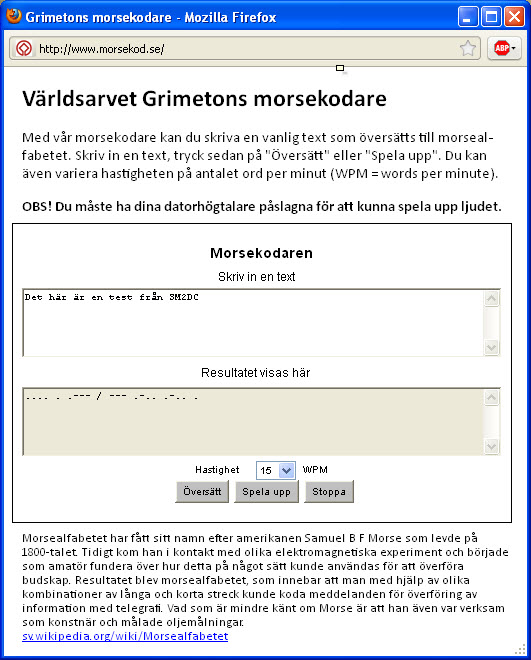

På Världsarvet Grimetons hemsida finns en enkel morsekodare som man kan använda för att generera Morse direkt i Webbläsaren. Funktionen finns på Grimetons föstasida när man klickar på bilden som visar CW-nyckeln. För att det skall fungerar krävs att man har fungerande ljud i datorn samt att Java finns installerat i läsaren. (med det har väl alla!)Morsekodaren är även åtkomlig via direktlänken http://www.morsekod.se
- Kontaktinformation
- Skriven av SM2DCU

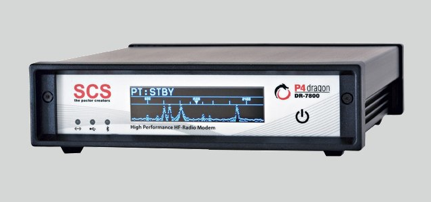

SCS, Special Communications Systems GmbH i Tyskland har annonserat P4Dragon. Ett datamodem för nya Pactor 4 med en topphastighet av 10.800 bps med 2.4 kHz bandbredd.
Detaljer och mer informatio om det nya Pactor 4 modemet kan ses på http://tinyurl.com/Pactor4SCS eller direkt på den tyska hemsidan http://www.pactor4.com/SCS_DRAGON_DE/Home.html
- Kontaktinformation
- Skriven av SM2DCU

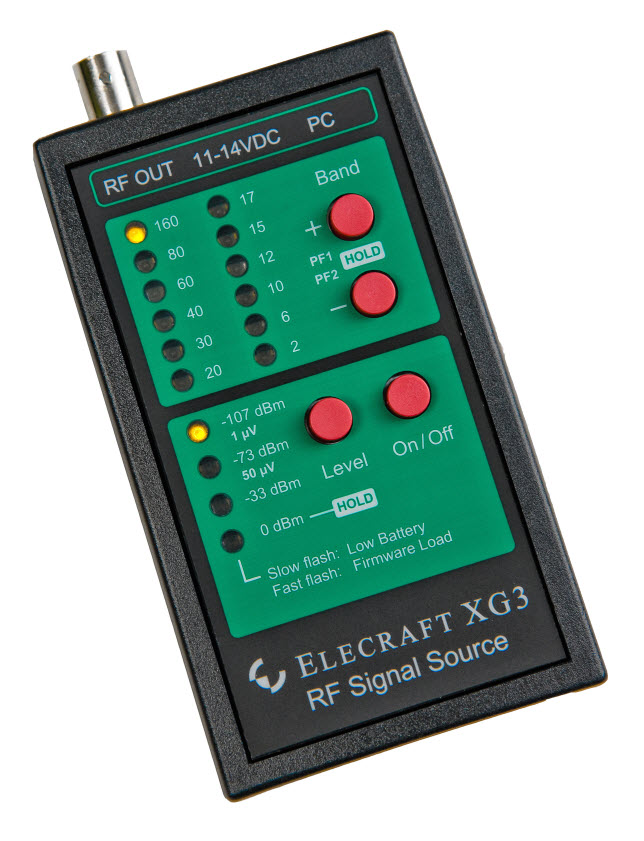

Elecraft släpper emellanåt trevliga och användbara tillbehör för oss amatörer. Nyligen har man tagit fram en signalgenerator Elecraft XG3 som täcker 1.5-200 MHz med följande kalibrerade: -107 (1 uV), -73 (50 uV] samt -33 och 0 dBm. Den har 12 minnen för banden mellan 160 m - 2 m. Kan användas med övertoner upp till 1400 MHz. Kan även kontrolleras med dator. Tyvärr så finns den inte som byggsats utan endast som färdigbyggd. Pris i USA $ 170. Vilket blir ca 1.500 kr i Sverige med frakt och moms.
- Kontaktinformation
- Skriven av SM2DCU
De nya MOSFET transistorerna har medfört förstärkning och effekter som man tidigare bara kunde drömma om. DB6NT (Kuhne Electronic) har tagit fram ett kilowattslutsteg MKU PA 13100 CU. Det täcker 23 cm bandet, 1280 - 1300 MHZ. Med 20-30 W in så får man hela 1000 W uteffekt. Det enda problemet torde vara priset. Det lämnas endast på begäran enligt Kuhnes egna prislista.- Kontaktinformation
- Skriven av SM2DCU
Med den nya programversionen 4.0a till Perseus SDR mottagare så kan man kontrollera mottagaren över Internet. Enligt tillverkaren Microtelecom, så kan mottagaren ta emot hela 1.6 MHz bandbredd. Mottagaren kan även användas som en spektrumanalysator från 10 kHz till 40 MHz med ett dynamisk område på 100 dB med 10 kHz upplösning.Länkar:
Distributör: SSB Electronics Tyskland
Tillverkare: Microtelecom, Italien
- Kontaktinformation
- Skriven av SM2DCU
"Pappradio" är en behändig och billig PC-baserad SDR radio- och kommunikationsmottagare som klarar allt från långvåg till kortvåg (150 kHz - 30 MHz). Genom den medleverade programvaran (eller genom annan fritt tillgänglig) programvara, så kan AM, SSB, CW, FM samt digital trafik som DRM (Digital Radio Mondiale) PSK, och många andra moder avlyssnas. Även väderfax kan mottagas och presenteras. Teknisk information om Pappradion finns på denna tyska länk. En mottagare kostar 70 Euro med svart aluminiumlåda och kan beställas direkt från HCJB Internetshop. Hemsidan för SDR-mottagaren är www.pappradio.de
- Kontaktinformation
- Skriven av SM2DCU

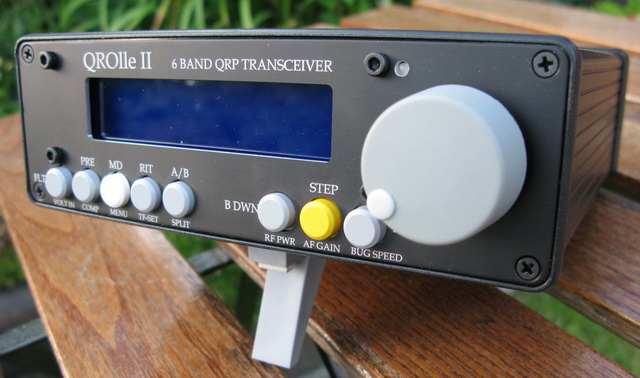

Hej Alla! Som ni har märkt har det inte varit mycket aktivitet har i QROlle gruppen på Yahoo under en tid. QROlle II-kit har levererats och vi har märkt att ganska många av dem är byggda och nu igång. Det är trevliga nyheter. Just nu har vi slut på färdiga byggsatser för leverans. Till alla er som är intresserade av att köpa en byggsats för att bygga QROlle II ber dig att skicka ett e-mail (
QROlle-teamet arbetar mycket med nyutveckling av tillbehör som en 2 m och 6 m transverter.
Vi vet att ganska många väntar på dessa trevliga tillbehör till på QROlle (och andra riggar).
Så det verkar som att QROlle-familjen växer för alla intresserade.
Vi hör av oss med mer information när det är mer klart.
73 de Tilman SM0JZT, Olle SM6DJH och resten av teamet.
Källa: QROlle gruppen på Yahoo. Fritt översatt av red.
- Kontaktinformation
- Skriven av Administrator
RigExpert AA-30 och AA-54 är kraftfulla antennanalysatorer utvecklade för testning, kontroll, avstämning eller reparationer av antenner och matarledningar. AA-30 går mellan 0.1 Mhz - 30 MHz, AA-54 till 54 MHz.
Det handlar huvudsakligen om SWR (Standing Wave Ratio) och impedansmätande instrument.
Olika moder för mätningar, dessutom övriga funktioner som anslutning till PC för att plotta Smith diagram etc. gör RigExpert AA-30 och AA-54 attraktiva för professionella och hobbyanvändare.
Följande kan enktelt utföras med en RigExpert AA-30 och AA-54:
- Snabbtest av en antenn.
- Avstämma av antenner.
- Mätning av SWR and impedans och jämföra före och efter speciella förhållanden (placering, regn, snö etc.)
- Tillverkning av kablar och uppmätning av kabelparametrar.
- Test och felsökning av antennkablar.
- Mätning av kapacitans eller induktans på reaktiva laster
Instrumenten finns att köpa hos SRS AB, pris 3.980 kr resp. 4.400 kr.
- Kontaktinformation
- Skriven av SM2DCU
Allt som du viljat veta om decibel men inte vågat fråga om ...
Frågorna kanske besvaras i Rohde & Schwartz Application Note 1MA98. Dokumentet på 35 sidor passar kanske bättre för ingenjören och mätspecialisten men vissa delar hjälper nog även till den insatte radioamatören. Jag kan även rekommendera det utmärkta lilla programmet mini-dB-Calculator av DL5SWB.
- Kontaktinformation
- Skriven av SM2DCU
Väck din mottagare till liv för de högre frekvenserna med en mastmonterad bredbandsförstärkare. G4BAO har en byggsats på en förstärkare som täcker 30 - 3 000 MHz. Förstärkningen är > 20 dB och bruskfaktorn håller sig på ca 3.5 dB. Med det Bias-T som också finns som byggsats kan man montera preampen direkt vid antennen.En komplett byggsats kostar £ 33 och Bias-T kostar £ 17. Det går även att enbart köpa kretskort och komponenter.
Länkar:
Artikel i RadCom om preampen.
Byggbeskrivning
G4BAO hemsida
- Kontaktinformation
- Skriven av SM2DCU
| Häromdagen hade jag ett 80 m QSO med Hans-Erik SM2HDF. Vi "pjöllrade" om egenbygge. Jag blev inspirerad av hans senaste projekt och vill delge lite info till andra intresserade egenbyggare. Det handlar om en 10 W QRP SSB transceiver med 9 band för HF. Allt sammansatt av byggsatser från England, USA och Tyskland. |
|

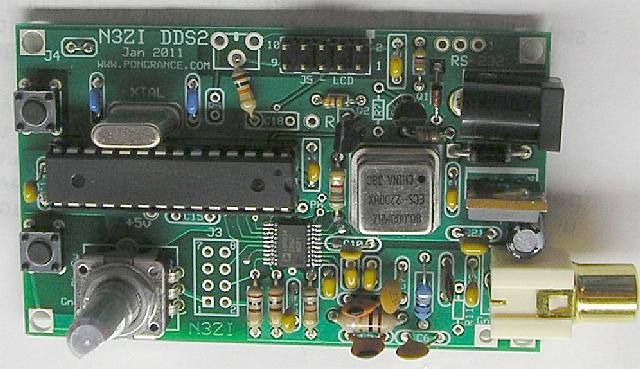

 T2 SSB - En SSB modul från Cumbria Design  N3ZI DDS-2 från Pongrance  PA2008, 10 W PA modul från QRP Projekt |

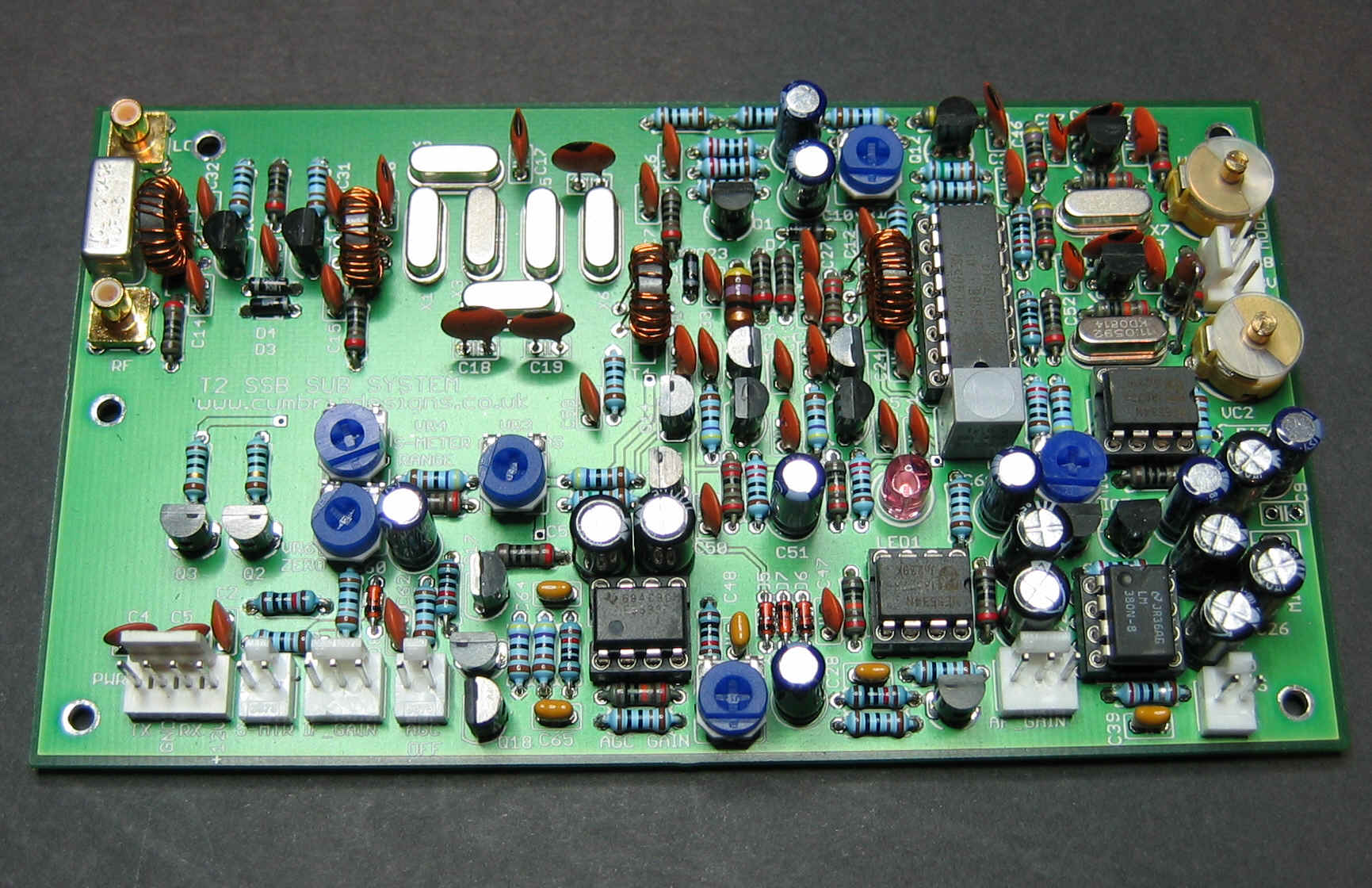

Från engelska Cumbria Design kommer T-2 SSB. En SSB modul med nödvändiga funktioner, allt på ett kompakt kretskort. Kortet har ett TUF-3 ingångssteg som klarar ett frekvensområde från några få kHz till 400 MHz. Vidare ett skarpt Cohn filter i mottagaren som har utmärkt känslighet och en superb AGC funktion. För att få en komplett transceiver komplettera med VFO, bandfilter, slutsteg, lämpliga switchar och kontroller samt slutligen en högtalare och mikrofon. Från amerikanska Pongrance kommer N3ZI DDS 2 som är den VFO som HDF valt för bygget. Det är en DDS med display som option. Några av funktionerna är RIT +/-9.999 KHz (1 Hz steg) som även kan programmeras för +/-9.999 MHz för andra ändamål. 10 minnen som i HDF's transceiver används till bandomkoppling för de nio amatörbanden . Från tyska QRP Projekt kommer QRP-PA 2008 som är en 10 W slutstegsmodul. Den är baserad på Mitsubishi 12 Volt 30 MHz VMOS familjer RDxxHFF. Denna PA modul behöver endast 10 mW för att producera en ren och linjär signal med 10 W uteffekt. |
- Kontaktinformation
- Skriven av SM2DCU
Den som är intresserad av ISS och amatörsatelliten ARISSat-1 skall inte missa "utknuffningen" av satelliten under onsdag den 16 feb.
NASA kommer att sända live från rymdpromenaden då två kosmonouter utför rymdpromendad för olika uppgifter. Där en uppgift är att med handkraft skicka iväg satelliten ARISSat-1.
Titta in på NASA.gov senaste uppdatering och tid för rymdpromenaden eller direkt till NASA TV för att titta. Mer info om ARISSAT-1 finns bl.a. på amsat.se eller amsat.org
- Kontaktinformation
- Skriven av SM2EKA

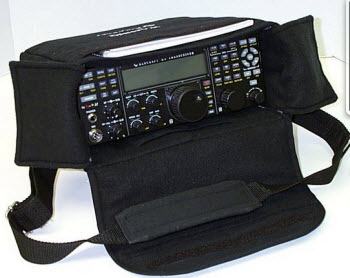

Rose Kopp N7HKW tillverkar trevliga tygfodral och väskor mm för Elecrafts produkter! Länk hittar du här!
- Kontaktinformation
- Skriven av SM2DCU

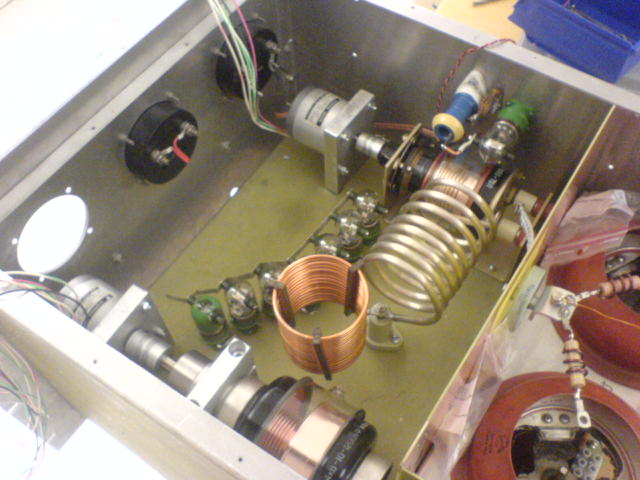

Mikael SM2WMV är ägare av conteststationen SJ2W.Han håller på att bygga ett mycket snyggt PA med två tetroder 4CX1500. Det kommer naturligtvis med Mickes elektronikkunskaper att vara automatiskt. Stegmotorer styr bl.a. vakuumkondensatorerna i avstämningen. Den som är intresserad kan se bilder och följa utvecklingen på http://www.sj2w.se
- Kontaktinformation
- Skriven av SM2DCU
Ett dåligt initiativ av Umeå Energi. Döm om min stora förvåning när jag fick senaste elräkningen, där erbjudandet "Städat och smart" finns om enheter för Ethernet via vägguttagen. Det finns inte en enda av dessa enheter på marknaden som inte bidrar till att lägga en stor brusmatta över hela kortvågsbandet. Erbjudandet betyder mer "Städat och stört!" för oss. Det är mycket förvånade att Umeå Energi erbjuder alla sina kunder dessa för oss radioamatörer så förhatliga teknik som är ifrågasatt överallt i världen. Umeå Energi som dessutom själva haft stora problem med överföring från sina elmätare pga störningar i sådan grad att man varit tvungen att byta till annan teknik för några miljoner. Uppenbarligen så har UE's teknikavdelning och marknadsavdelning intenågon kommunikaiton med varandra!
