FjärravläsnIng av Kamstrup Omnipower elmätare av SM2GCT, del 3
- Skriven av Super User
Fjärravläsnng av Kamstrup Omnipower elmätare (Umeå Energi m.fl.) av SM2GCT, del 3
Om allt har fungerat bra hittills, eller om det krånglar kan jag ge några tips som är specifika för Linux och några allmänna tips och informationer.
Tyvärr är jag okunnig på vad Windows kan hitta på för att krångla till det, men en hel del info finns säkert på nätet, kanske är säkerhetsinställningarna lite mer förlåtande än på Linux.
Ett par saker som kan hända är att USB-serieporten krånglar på något vis eller att programmet klagar på saknade moduler (de som syns som ‘import xxx’ i programkoden).
Tips 0: Kör du Linux bör du alltid se till att OS är uppdaterat.
Tips 1: Öppna terminalfönstret och kör ‘pip3 install pyserial’ om ‘serial’ inte hittas.
Tips 2: Prova att öppna terminalfönstret och kör ‘sudo chown dittusernamn /dev/ttyUSBx' om du nekas tillgång till USB-serieporten. (Det här sägs vara en bugg i Linux.. :( )
Ändringen varar tills du loggar ut eller kopplar ur USB-serieporten, sedan måste du göra om.
Tips 3: För att göra ändringen i tips2 permanent måste du ändra i udev-reglerna:
- Öppna terminalfönster och kör 'cd /etc/udev/rules.d' och behåll fönstret öppet.
- Kör 'sudo nano 60-extra-acl.rules' och skriv som första rad i editorn som öppnas:'KERNEL=="ttyUSB[0-9]*", OWNER="dittusernamn" . Tryck 'Enter'.
- Tryck ctrl-x för att avsluta, bekräfta skrivning till filen med den bokstav som motsvarar 'ja'.
- När den nu skapade filen sparats kan du stänga terminalfönstret.
- Logga ut och in igen för att ändringen ska verka. Ta ut och sätt in USB-serieporten igen.
Fjärravläsning av Kamstrup Omnipower elmätare av SM2GCT, del 2
- Skriven av SM2GCT
Fjärravläsning av Kamstrup Omnipower elmätare (Umeå Energi m.fl.) av SM2GCT, del 2
För att kunna ta emot data krävs en enkel anpassning till det elektriska gränssnittet på HAN P1, det är helt enkelt en inverterare med en bipolär pnp-transistor och tre resistorer. Jag har använt en BC558 och 3 st 820 ohm resistorer vilket fungerade bra.

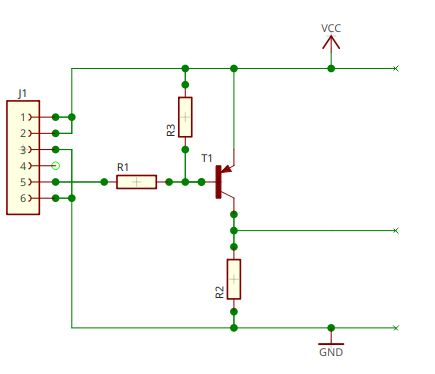

Schema för anpassning av gränssnitt
Flatkabeln från RJ12-hanen som kopplas in i HAN P1 innehåller sex ledare, lite pilliga att skala och löda. Håll reda på vilken ledarfärg som hör till vilket nummer i P1-interfacet! Alla ledare utom nummer 4 används, två till +5V och två till 0V, en till inverterarens ingång. Spänningarna tas från USB till serie-interfacet, utgången på inverteraren går till interfacets RX-ingång.

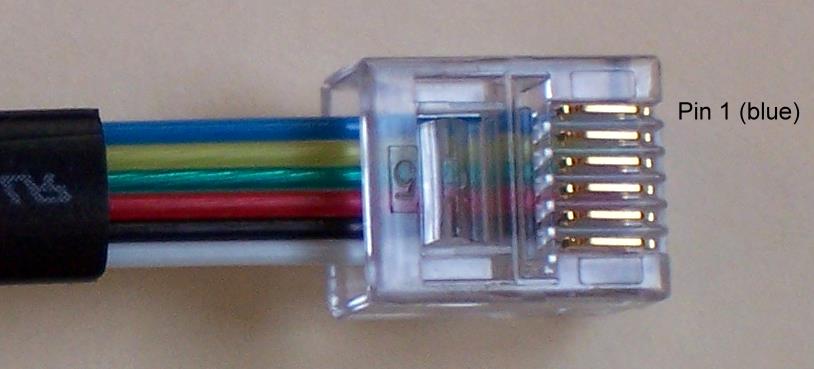

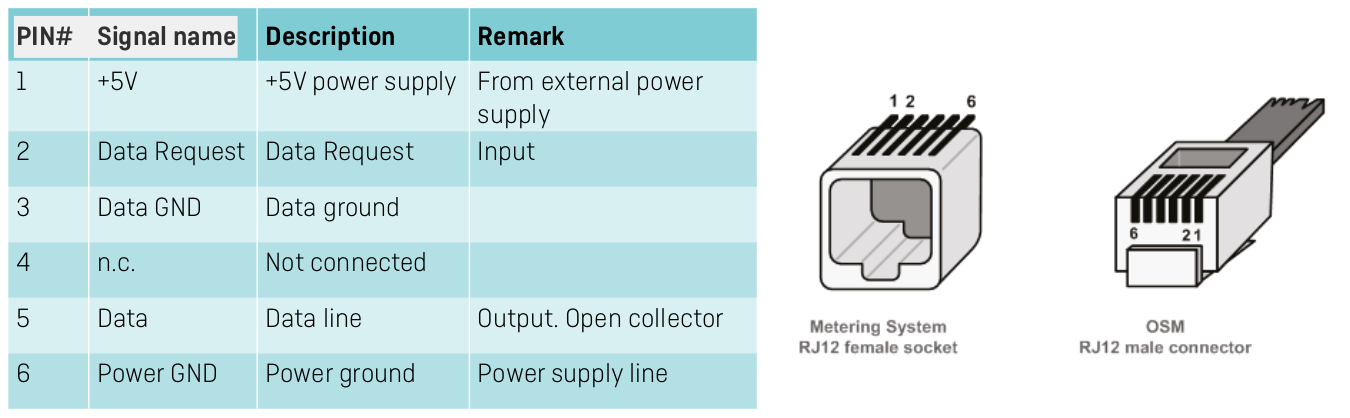

Anslutningskabel 6-pol RJ-12 med beskrivning av signaler.
Om P1-dokumentationens uppgifter stämmer så utgörs in- och utgång av optokopplare och alla ledningar är helt galvaniskt åtskilda från elnätets alla ledare. Schemat stämmer inte helt, men fungerar bra som indikation.

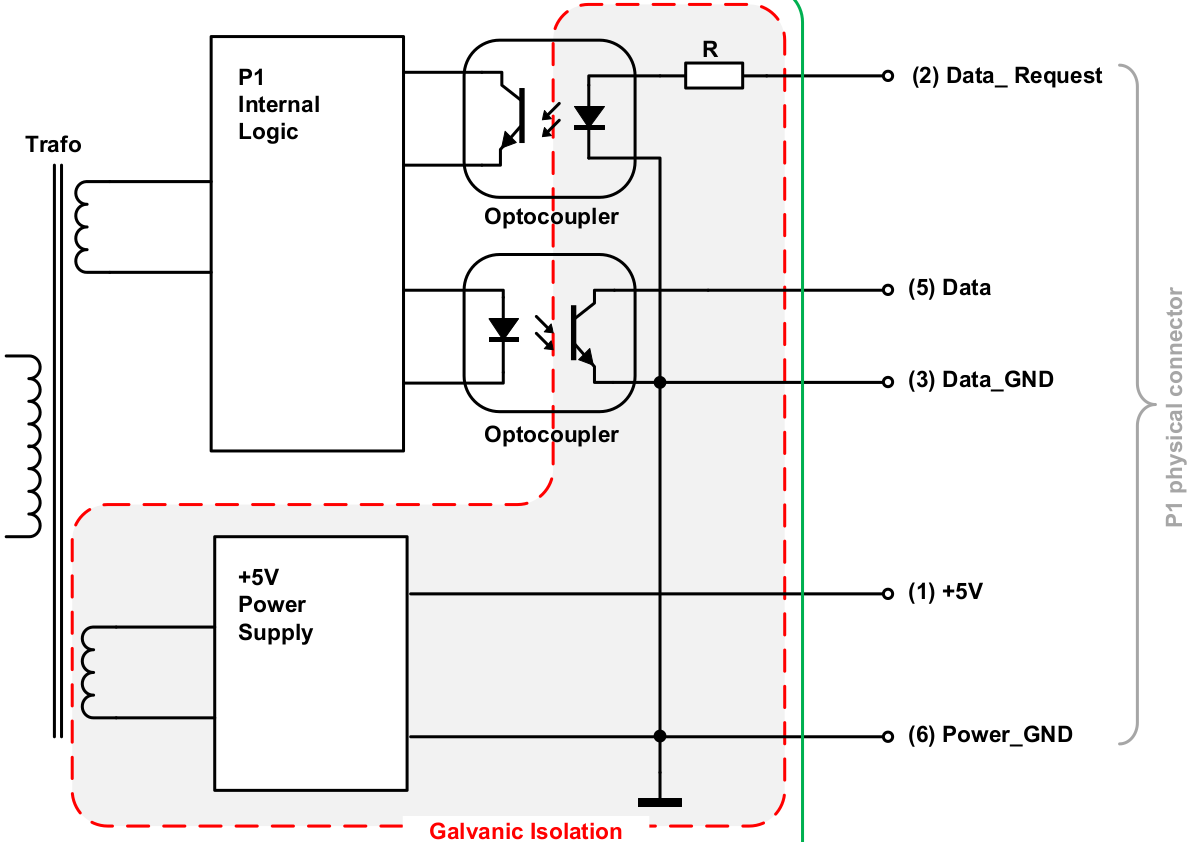

Förenklad bild över optokopplare
Jag använder sådär 10-12 m flatkabel från mätaren och ned till platsen där inverterare och USB-interfacet finns, inga problem hittills.

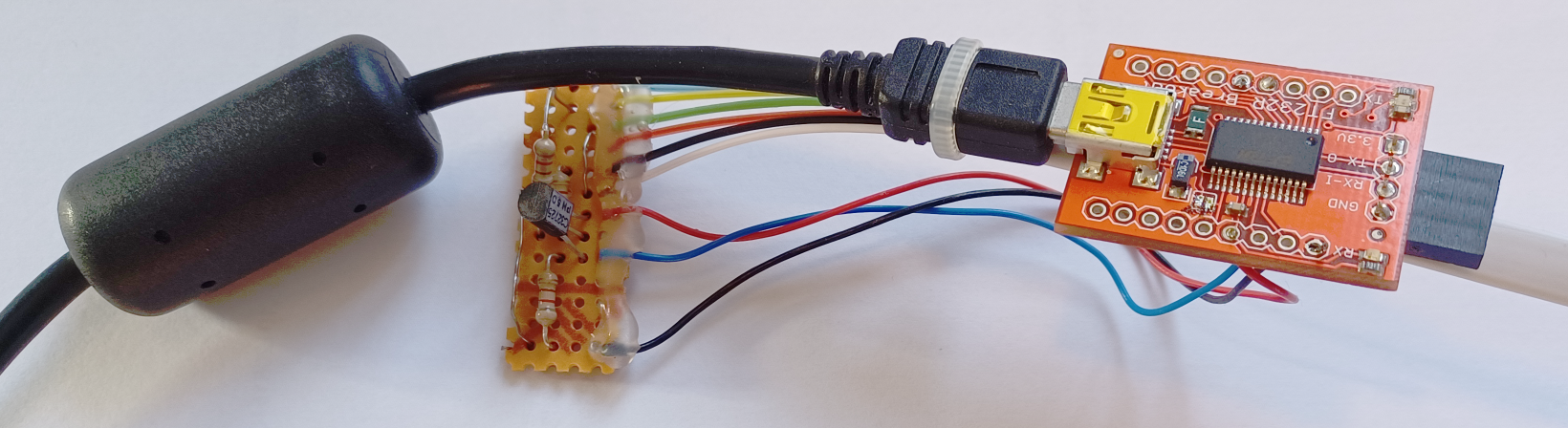

Så här ser mitt färdiga bygge ut..
Observera att signalnivåerna är 0 till 3,3V på Rpi-ingångarna! 3,3V och 0V kan då tas i stället för 5V och 0V från 40-poliga stiftlisten på Rpi till inverteraren. (inte testat..)
Om du har tillgång till oscilloskop kan du kolla om ledning nr 5 visar den seriella signalen, den ska visa pulser mellan 0 och 5V (eller 3,3V). Signaleringen är snabb, 115200 bits/s, så varje datapaket som sänds varar bara ca 50 ms.
Om allt verkar fungera så långt är det dags att läsa in sända data i datorn. Här skiljer det sig mellan Linux och Windows. På en Linux-burk hittar du USB-interfacet på ‘/dev/ttyUSBx’ och på Win som ‘COMx’.
Här [kamread-exempel.py] kan du se exempel på ett rätt simpelt sätt att läsa in data och tolka det i Python 3.8. Här [kamread-exempel-noreadser.py] är samma exempel men med simulerad serieport.
Koden är inte alls elegant, utan är skriven för att visa en princip. Den fungerar dock och kan användas direkt under Linux Python, avkommentera de sista tre raderna så sparas tid och data i en .csv-fil som kan läsas in i LibreOffice eller motsvarande. Ändra där det skiljer mellan OS och koda på.
När USB-interfacet har aktiverats av programmet kan man eventuellt se att data kommer, en lysdiod på interfacet blinkar till ett ögonblick ifall sådan finns.
Fjärravläsning av Kamstrup Omnipower elmätare (Umeå Energi m.fl.) av SM2GCT, del 1
- Skriven av SM2GCT
Fjärravläsning av Kamstrup Omnipower elmätare (Umeå Energi m.fl.) av SM2GCT, del 1
Jag blev intresserad av att komplettera mitt mätnätverk med information från huvudelmätaren i samband med att UE bytte till en Kamstrup Omnipower elmätare vintern 2022. En massa frågor uppkom, ingen på kundtjänst hade tillräcklig info, och visste inte var info kunde sökas så det blev en period av motsägelsefulla svar. Föra att göra en lång historia kort, det visade sig att allt var väldigt enkelt och rättframt när jag sorterat ut rätt info.
Det första som krävs är att meddela UE (i det här fallet) att man vill “aktivera HAN-porten”, samtidigt skickar elleverantören ett interface per post. Det är försett med ett RJ12-jack där man får ut all nödvändig info, det monteras enkelt på någon minut. Ingen apparatur behöver finnas I närheten av mätaren, jag har 10-12 meter 6-ledad flatkabel till datorn jag använder.
Jag ska börja med att beskriva i detalj vilken info som kommer var 10’e sekund:
Gränssnittet är seriellt binärt, och kan avläsas enkelt med ett USB-serieinterface som finns i olika utföranden (exempel och förslag senare).
(Seriellt 115200 N 8 1):
- 115200 bits/s
- Ingen paritet
- 8 bitar
- 1 stoppbit
Informationen som sänds är följande:
Mätartyp, mätarens klocka, mätarställning, momentant totalt effektuttag.
Effetktuttag, spänning och ström på varje fas.
Dessutom redovisas diverse reaktiva effekter och reaktiva delen av den totala energiförbrukningen (mätarställningen).
Den fortsatta beskrivningen om bygget finns i del 2.
Hoppas att några har intresse att gå vidare med ett eget bygge, inga avancerade saker. Exempel på hur jag i princip löst avläsningen finns också. Jag kör Python 3.8 på Linux, men det mesta är tillämpbart på Windows gissar jag.
/Alf, SM2GCT
Viktigt om ändring i DMR hotspot eller repeater
- Skriven av SM2DCU

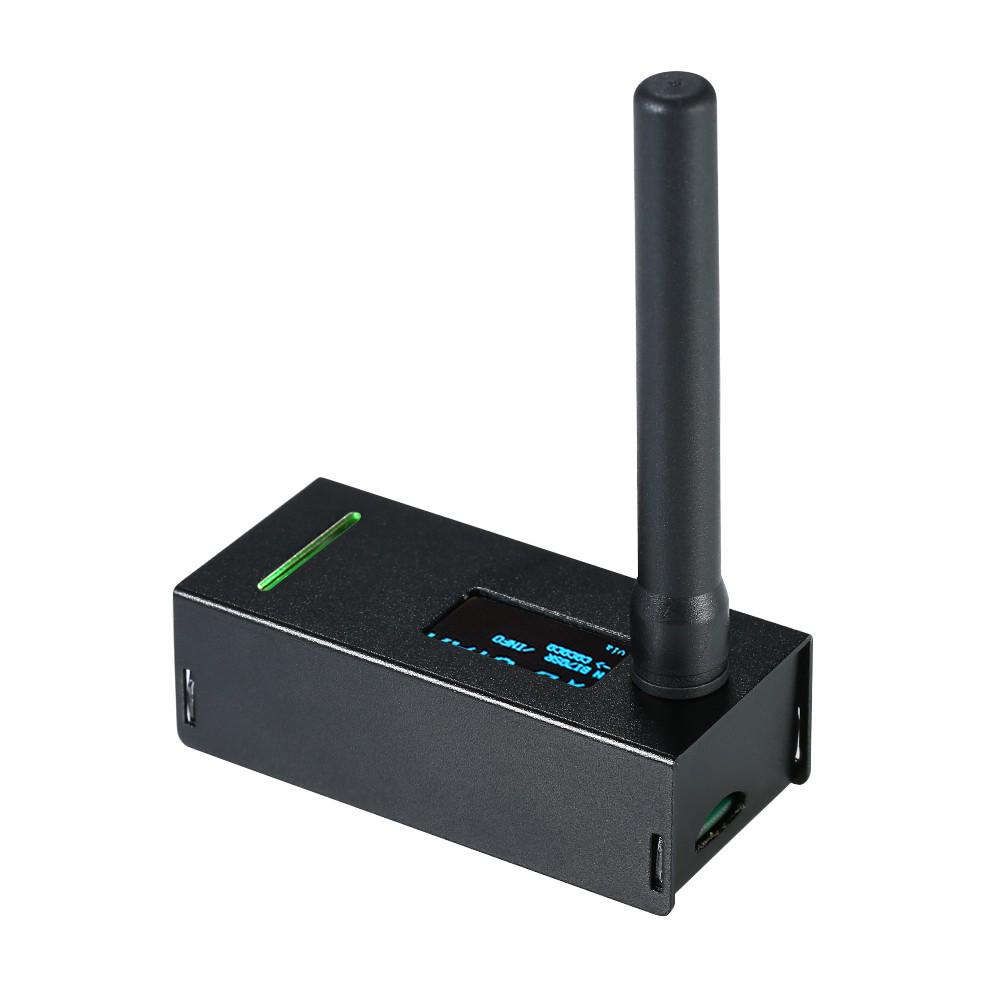

Har du en DMR hotspot som du inte ändrat i på länge? Då är det dags att se över konfigurationen. Inställningen för BrandMeister servern skall vara BM_2402_Sweden.
Se följande meddelande från SWEDMR gruppen på Facebook.
Introduktion till HamPi - Över 100 amatörprogram i en Raspberry Pi
- Skriven av SM2DCU
Introduktion till HamPi, av Tony Molloy, M6CIH
Originalartikeln är publicerad I RSGB RadCom basics, utgåva nr 32, januari 2023. RSGB äger rättigheterna till artikeln och har gett benäget tillstånd för översättning och publicering på Furas hemsida. Den engelska originalartikeln är tillgänglig för RSGB medlemmar på RSGB webbplats.
HamPi är en Raspberry Pi-baserad distribution som inkluderar över 100 program för amatörradio som täcker ett brett spektrum av intresseområden. Filen README.docx visar en lista över alla program som ingår. Listan hittar du på länken [1].
HamPi V1.0 skapades och släpptes först av Dave Slotter, W3DJS den 19 juni 2020. HamPi har regelbundet uppdaterats och vidareutvecklats sedan dess.
HamPi har designats för Raspberry Pi-4 eller eller varför inte använda Pi400). Tony har sett rapporter om amatörer som installerat på en Pi-3B+ men tycker att den är långsam. Även om detta kan bero på vilka program man använder. Så har du en RPi 3B+ liggande kan det vara värt ett försök att experimentera med den.
Det finns en Wiki med information över alla program som ingår med länkar till ytterligare detaljer för varje program [2].
Det finns även en länk till videor och övrigt om HamPi [3]. Samt ett supportforum tillgängligt [4] och en YouTube kanal [5].
ARRL:s Eclectic Tech Podcast hade nyligen ett avsnitt (nr 55, 10 mars 2022) som hade titeln "A conversation with Dave Slotter, W3DIS, about HamPi" – ”en gratis svit av amatörradioprogramvara för Raspberry Pi.” Du kan lyssna på avsnittet via länk [6].
Rally Sweden 2023 - Bra reklam för Umeå kommun
- Skriven av SM2DCU
Rally Sweden 2023 - Bilder från Sarsjöliden SS6
- Skriven av SM2DCU
SM2JDU/Ulf är beredd att med röd flagga stoppa bilarna. När inget händer, ja då kan han njuta av det fina vårvädret i det välorganiserade evenemanget Rally Sweden
Det gäller att vara på alerten med att se startnumren på allla rallybilar när de passerar förbi i hög fart. Här är det SM2JDU som skriver startummer och rapporterar till radioposter och målbil på sträckan.
Rally Sweden 2023 - SK2AT HQ på Nolia
- Skriven av SM2DCU
Att komma in till Nolia och Rally Swedens sambandscentral är en omöjlighet för alla som inte är ackediterade för ändamålet. Vi vill i alla fall visa Furas lilla HQ i ett hörn av kommunikationscentret. Operatörsplatsen betjänas normalt av 2 amatörer.
Digitalisering av analoga inspelningar på Sveriges Radio
- Skriven av SM2DCU
Nyheter från Radiomuseet nr 169 februari 2023 har följande artikel och länk till en artikel som beskriver hur Sveriges Radio genomförde digitaliseringen av 170.000 timmar analoga inspelningar.
Artikeln i länken nedan beskriver en värdefull digitalisering av Sveriges Radios ljudband som genomfördes under åren 1990-2013. Totalt var det 25 personer engagerade i detta arbete. Denna digitalisering gav möjlighet att rädda värdefulla inspelningar till kommande generationer.

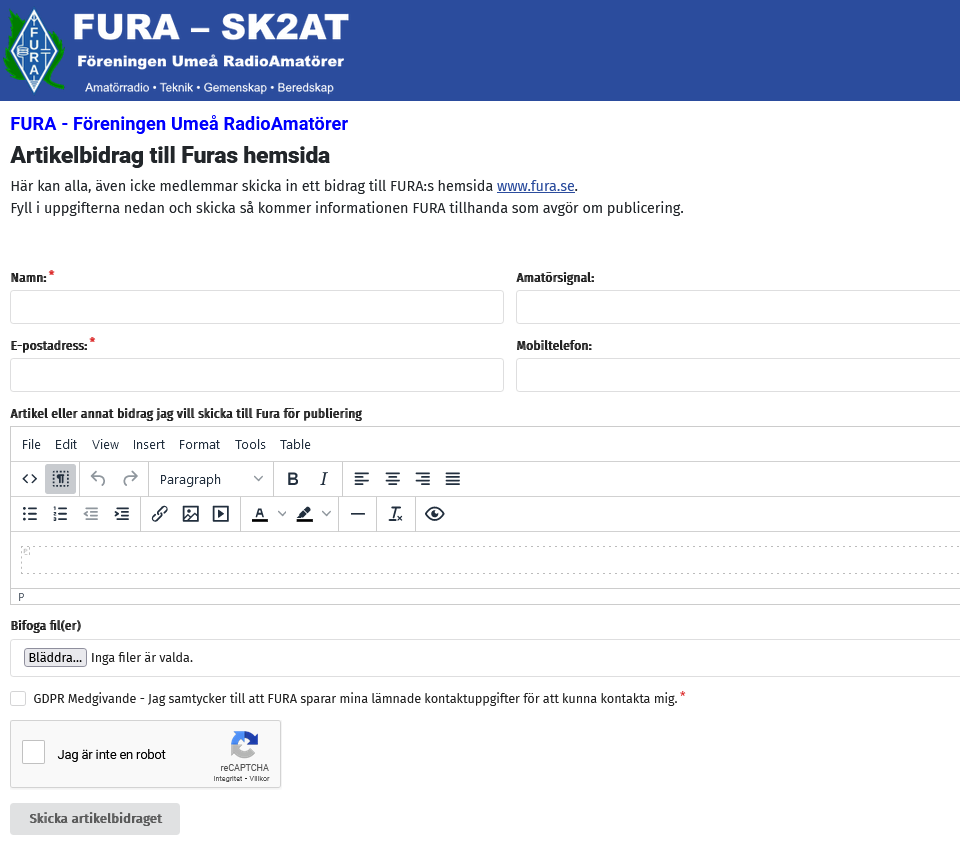

Enkelt att skicka artikelbidrag till Furas hemsida för medlemmar och övriga intresserade.
